Studio di ingegneria meccanica per progettazione 3D Riccione

Provenendo da concrete esperienze di lavoro do alla mia attività un carattere pragmatico e concreto, intervenendo in maniera diretta e presente. Non indugio in analisi discorsive, ma utilizzo metodi e procedure di lavoro consolidate nella mia esperienza.

Ho già progettato per aziende importanti del settore :

- Centri di lavoro per porte e finestre
- Foratrici con caricamento manuale/automatico
- Fresatrici per telaio di porte
- Anubatrici per telaio di porte e per anta
- Scorniciatici a 4 alberi con albero universale
- Bordatrici/Rifilatori per curvo
- Macchine per porte (scavo serratura, inserimento anube ...)
- Troncatrici per telaio porte e finestre con inserimento anuba
- Seghe a nastro speciali
- Automazione di line su nastri o rulliere
- Automazioni nel settore nautico
- Inseritrici di spine per pannelli passanti
- Automazione per barriere industriali e residenziali
- Centraline oleodinamiche

"Dobbiamo fare fuochi d’artificio, proporre vetture entusiasmanti, capaci di unire passione e ingegno. Solo così si conquistano i clienti”.
Rupert Stadler, presidente AUDI. La Stampa 20.07.2008

Alcuni esempi di rendering 3d professionale realizzati in collaborazione con lo studio BOXMODE di Rimini

Ho realizzato un programma di calcolo di cuscinetti di base. Il diametro di queste ralle può essere oltre 3 metri.
Il programma valuta la lubrificazione, la resistenza della corona dentata, la durata in termini di ore di funzionamento
in funzione dell'affidabilità richiesta. In uscita il programma disegna anche il caratteristico diagramma triangolare.
Con l'indicazione grafica della sicurezza raggiunta dal cuscinetto.

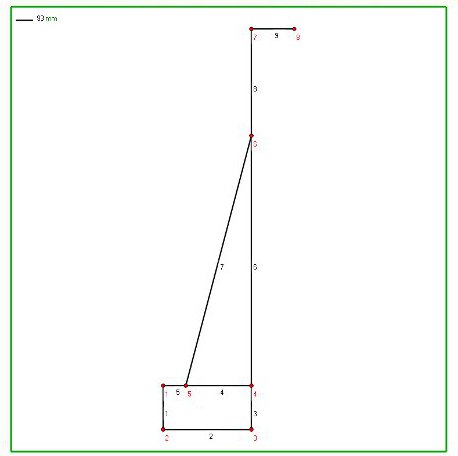

Nelle figure in sequenza è riportato un foglio di calcolo programmato in Visual Basic for Application (VBA) per il calcolo dei telai tramite il metodo degli elementi finiti tipo beam.

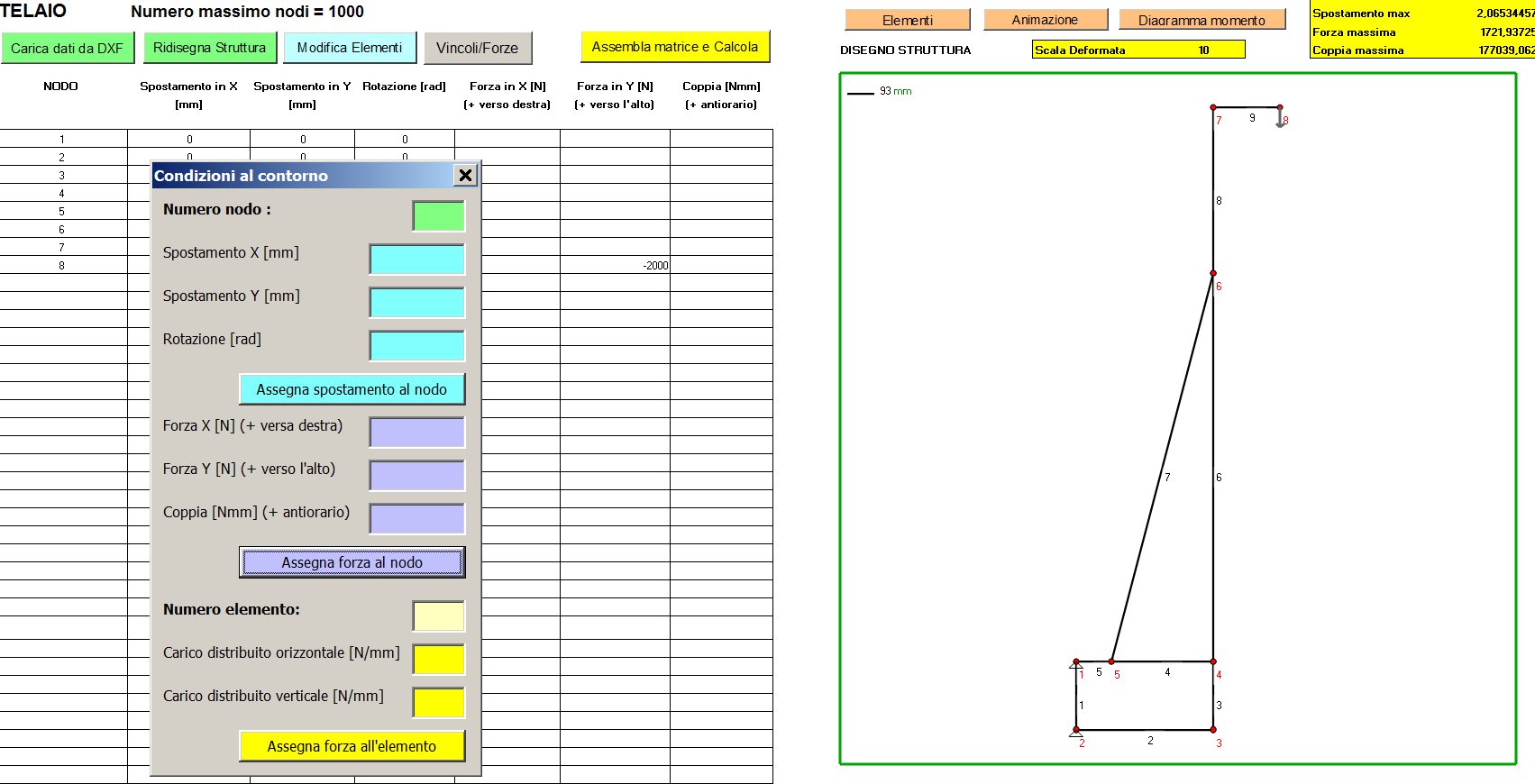

Si può disegnare la struttura mediante un cad 3D ed esportare il disegno in formato DXF. Il foglio di calcolo importa il file, lo ridisegna e numera i nodi (max 1000) considerati come incastri. Da un database si possono scegliere le sezioni degli elementi, il tipo di vincoli, le forze concentrate, le coppie, i carichi distribuiti.
Il foglio di calcolo disegna il diagramma dei momenti, la deformata reale e l'animazione della deformata scegliendo la scala a piacere.
Visto l'esiguo numero dei nodi non è stato necessario implementare subroutine esterne in Fortran.
Un valido aiuto per il calcolo delle strutture.

Questo foglio di calcolo scritto in VBA per Excel permette il progetto di una pala aeronautica.
Il foglio da in uscita i grafici di tiro, coppia assorbita dal motore e rendimento.
Tramite Rhino è possibile di segnare in 3D la pala per realizzarla con fresa a CN

Come progettisti liberi professionisti o imprenditori industriali siamo costretti a pagare l'affitto della licenza d'uso dei software di disegno che usiamo.
Ogni anno dobbiamo pagare una sorta di manutenzione per ogni stazione CAD per aver diritto all'assistenza e agli aggiornamenti.
Tutto questo per non incorrere in pesanti sanzioni.
E' richiesta un'ulteriore spesa, se abbiamo bisogno di estendere la funzionalità del nostro CAD al calcolo ad elementi finiti .
Ci servono tutte le funzioni di questi software di calcolo? Se vogliamo liberarci dal giogo dell'affitto delle licenze possiamo utilizzare ELMER.

Si tratta di un programma ad elementi finiti per il calcolo multidisciplinare (statico, termico, fluidodinamico, ecc) open source rilasciato sotto licenza (GPL) (gratuito).
E' disponibile già compilato per windows, ha un'interfaccia semplice e moderna. Accetta modelli 3D in formato STEP realizzabili con qualunque CAD. In fase di post-processing, fra l'altro, è possibile esportare le animazioni delle deformate così come dei modi propri di vibrare.
E' possibile personalizzare il sistema di forze attive e le proprietà dei materiali, così come il solutore stesso, con semplici righe di codice. E' semplice da utilizzare per i problemi di calcolo quotidiani dopo un breve corso che ne illustra le grandi possibilità.

Seminario di presentazione di Elmer all'Ordine degli ingegneri di Rimini

Corso di Elmer presso IAL di Rimini

Corso di Elmer presso IAL di Rimini
